Pompe de relevage Vortex 1500 W eaux chargées WC

Pompe immergée Vortex 1500 W pour eaux vannes et relevage

La pompe de relevage Vortex 1500 W RIBIMEX, référence PRPVC1502V, est conçue pour l'évacuation des eaux chargées et des eaux vannes, y compris les effluents provenant des WC. Elle permet de transférer les eaux usées vers un point d'évacuation situé en hauteur. Sa turbine à système Vortex favorise le passage des matières en suspension et limite les risques de colmatage.

Proposée dans la gamme RACINE Brico & Jardin, cette pompe immergée répond aux besoins de relevage des installations domestiques et techniques compatibles avec ses caractéristiques. Sa puissance de 1 500 W, son débit maximal de 32 m³/h et sa hauteur de refoulement maximale de 15 m en font un équipement adapté aux opérations de transfert d'eaux usées nécessitant un débit important.

Turbine Vortex : évacuation des matières et limitation du colmatage

La particularité de cette pompe réside dans sa turbine à effet Vortex. En fonctionnement, elle crée un mouvement tourbillonnaire dans le corps hydraulique. Ce tourbillon entraîne l'eau et les matières en suspension vers la sortie de refoulement. Le principe réduit le contact direct des matières avec les pièces hydrauliques et contribue à limiter les risques d'obstruction.

Cette technologie convient particulièrement au relevage des eaux vannes contenant des matières solides en suspension. La pompe accepte des particules d'un diamètre maximal de 35 mm. Cette capacité facilite le transfert des effluents compatibles avec les limites de passage annoncées par le fabricant.

La technologie Vortex apporte ainsi une réponse aux contraintes des réseaux d'évacuation où les eaux usées doivent être remontées vers un exutoire. Elle ne remplace toutefois pas les précautions habituelles concernant les objets solides volumineux, les textiles et les déchets susceptibles de provoquer un blocage.

Puissance 1500 W et débit maximal de 32 m³/h

Avec une puissance de 1 500 W, cette pompe de relevage offre un débit maximal annoncé de 32 m³/h, soit 32 000 litres par heure dans les conditions de mesure correspondantes. Cette capacité permet d'envisager des opérations d'évacuation d'eaux chargées nécessitant un transfert hydraulique important.

La hauteur maximale de refoulement atteint 15 mètres. Elle correspond à la limite hydraulique annoncée et ne signifie pas que le débit maximal reste disponible à cette hauteur. Le débit réel dépend notamment de la hauteur de relevage, de la longueur des canalisations, de leur diamètre et des pertes de charge.

Pour sélectionner correctement la pompe, il convient de prendre en compte la hauteur manométrique totale de l'installation. Celle-ci comprend la hauteur géométrique à franchir ainsi que les pertes de charge du circuit. Le point de fonctionnement doit être vérifié à partir de la courbe hydraulique du fabricant.

Corps robuste avec pied et tête en fonte

La pompe Vortex RIBIMEX possède un pied et une tête en fonte. Cette conception apporte une structure robuste aux éléments concernés et répond aux contraintes mécaniques rencontrées dans les applications de relevage.

La sortie filetée de 2 pouces permet le raccordement à une canalisation de refoulement compatible. Le choix des raccords et des tuyauteries doit respecter les caractéristiques de l'installation afin de favoriser une circulation régulière des effluents.

La profondeur maximale d'immersion est de 5 mètres. Cette limite doit être respectée lors de l'installation dans une fosse ou un ouvrage de collecte. Les conditions de pose, les dispositifs de commande et les accessoires de protection doivent être définis selon les prescriptions du fabricant.

Applications de relevage des eaux usées et eaux vannes

Cette pompe immergée est destinée au transfert des eaux chargées et des eaux vannes, notamment lorsque l'évacuation gravitaire directe n'est pas possible. Elle peut être envisagée pour un système de relevage recevant des effluents sanitaires, sous réserve de compatibilité avec l'installation et les règles applicables.

Son fonctionnement permet de remonter les effluents vers une évacuation située à un niveau supérieur. Elle constitue ainsi une solution pour les configurations présentant une différence de hauteur entre le point de collecte et l'exutoire.

Pour garantir une installation cohérente, il est important de dimensionner correctement la conduite de refoulement, de prévoir les dispositifs hydrauliques nécessaires et de faciliter l'accès à la pompe pour les opérations de contrôle et d'entretien.

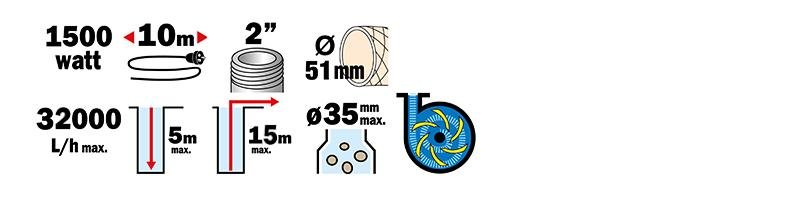

Caractéristiques techniques de la pompe Vortex PRPVC1502V

• Marque fabricant : RIBIMEX
• Distribution : RACINE Brico & Jardin
• Référence produit : PRPVC1502V
• Type : pompe immergée de relevage
• Technologie : turbine à système Vortex
• Liquides admissibles : eaux chargées et eaux vannes, y compris WC
• Puissance : 1 500 W
• Débit maximal : 32 m³/h, soit 32 000 L/h
• Hauteur maximale de refoulement : 15 m
• Profondeur maximale d'immersion : 5 m
• Passage maximal des particules : 35 mm
• Matériaux indiqués : pied et tête en fonte
• Sortie de refoulement : filetage 2 pouces
• Application : relevage et évacuation d'eaux usées

Conseils d'installation et d'entretien

Avant toute installation, vérifier que la nature des effluents correspond aux liquides admissibles. Respecter la profondeur maximale d'immersion et les limites hydrauliques de la pompe. Prévoir un raccordement électrique conforme aux prescriptions du fabricant et aux exigences de sécurité applicables.

Le réseau de refoulement doit être dimensionné pour limiter les pertes de charge. Une attention particulière doit être portée à l'accessibilité de l'équipement, aux dispositifs de protection et aux opérations de maintenance. Les modalités de fonctionnement automatique éventuel doivent être vérifiées dans la documentation technique du produit.

Un contrôle périodique permet de surveiller l'état général de la pompe, la propreté de l'ouvrage de collecte et le bon écoulement des eaux. Toute intervention doit être effectuée après mise hors tension et dans des conditions de sécurité adaptées aux eaux usées.

RACINE Brico & Jardin : équipements de pompage et de relevage

Retrouvez la pompe de relevage Vortex 1500 W RIBIMEX PRPVC1502V dans l'univers pompage de RACINE Brico & Jardin. Notre sélection d'équipements accompagne les particuliers, artisans et professionnels dans leurs projets d'évacuation, de transfert et de gestion des eaux.

Découvrez les solutions de pompage et les équipements complémentaires sur www.racine-brico-jardin.com.

Questions fréquentes sur la pompe de relevage Vortex

Cette pompe Vortex peut-elle évacuer les eaux des WC ?

Oui. Le modèle PRPVC1502V est conçu pour le relevage des eaux vannes, y compris les effluents provenant des WC, dans les limites techniques prévues par le fabricant.

Quel est le débit maximal de cette pompe immergée ?

Le débit maximal annoncé est de 32 m³/h, soit 32 000 litres par heure. Le débit réel varie selon les conditions hydrauliques de l'installation.

Quelle hauteur de refoulement peut-elle atteindre ?

La hauteur maximale de refoulement est de 15 mètres. Le débit disponible à la hauteur souhaitée doit être vérifié sur la courbe de performance.

Quel diamètre de particules peut-elle évacuer ?

La pompe accepte des particules en suspension jusqu'à 35 mm de diamètre. Elle n'est pas destinée au broyage des déchets solides.

Quel est l'avantage d'une turbine Vortex ?

La turbine crée un tourbillon qui entraîne les matières avec l'eau en limitant leur contact avec les pièces hydrauliques. Ce fonctionnement contribue à réduire les risques de colmatage.

Quelle est la profondeur maximale d'immersion ?

La pompe peut être immergée jusqu'à une profondeur maximale de 5 mètres, conformément aux caractéristiques annoncées.
