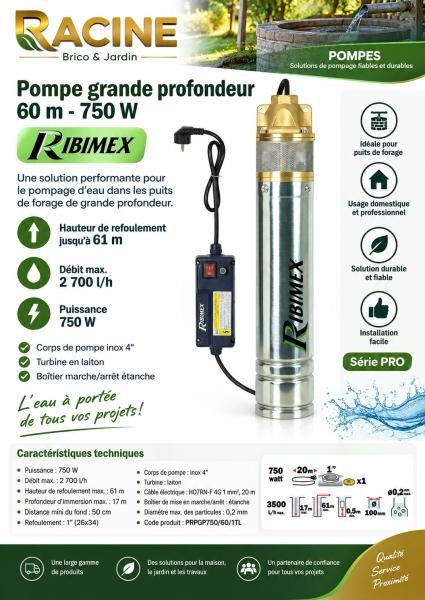

Pompe immergée forage 750 W – 61 m RIBIMEX

Pompe immergée grande profondeur 750 W pour forage et puits

La pompe immergée grande profondeur RIBIMEX 750 W est conçue pour le pompage d'eau claire dans les puits et forages profonds. Son corps en acier inoxydable de 4 pouces et sa turbine en laiton offrent une conception adaptée aux installations de captage d'eau souterraine. Avec une hauteur de refoulement maximale de 61 mètres et un débit pouvant atteindre 2 700 litres par heure, elle constitue une solution pour les besoins d'alimentation en eau des particuliers et des professionnels.

Proposée par RACINE Brico & Jardin, cette pompe de forage associe une motorisation électrique de 750 W, un équipement de commande déporté et un câble électrique de 20 mètres. Elle permet d'équiper une installation de pompage nécessitant une pompe immergée compacte et une hauteur de refoulement importante.

Une pompe de forage inox avec turbine en laiton

Le corps de pompe en acier inoxydable présente un diamètre nominal de 4 pouces. Ce format est spécialement étudié pour les puits de forage de grande profondeur disposant d'un diamètre intérieur compatible. Sa conception permet une installation verticale dans un ouvrage de captage adapté.

La pompe est équipée d'une turbine en laiton. Cet élément participe au fonctionnement hydraulique de l'appareil et à la circulation de l'eau vers le réseau de refoulement. Le choix de matériaux métalliques répond aux contraintes d'une utilisation immergée dans les conditions prévues par le fabricant.

Le raccord de refoulement fileté de 1 pouce, soit 26 x 34 mm, permet le raccordement à une canalisation compatible. Le choix du tuyau, des raccords et des accessoires doit tenir compte de la configuration du forage, de la hauteur de remontée et des pertes de charge.

Puissance 750 W et débit maximal de 2 700 L/h

Dotée d'un moteur électrique de 750 W, cette pompe immergée est destinée au transfert d'eau claire depuis une source souterraine vers un point d'utilisation ou une installation de stockage.

Son débit maximal atteint 2 700 litres par heure, soit 45 litres par minute. Cette valeur correspond à la capacité hydraulique maximale annoncée pour le modèle. Le débit réellement disponible dépend de la hauteur de refoulement, de la longueur des canalisations, de leur diamètre et des pertes de charge du circuit.

La hauteur de refoulement maximale est de 61 mètres. Cette caractéristique permet d'envisager des installations présentant une hauteur de remontée importante. Elle ne doit cependant pas être confondue avec la profondeur maximale d'immersion autorisée.

Pour sélectionner correctement la pompe, il convient de calculer la hauteur manométrique totale de l'installation. Celle-ci tient compte du dénivelé entre le niveau d'eau en fonctionnement et le point de distribution, des pertes de charge et de la pression éventuellement souhaitée à l'arrivée.

Profondeur d'immersion maximale de 17 mètres

Cette pompe grande profondeur RIBIMEX accepte une profondeur d'immersion maximale de 17 mètres. Cette donnée représente la profondeur maximale autorisée sous la surface de l'eau, conformément aux caractéristiques communiquées pour ce modèle.

La pompe doit également être positionnée à une distance minimale de 50 cm du fond du puits. Cette précaution contribue à limiter l'aspiration des dépôts et des sédiments présents au fond de l'ouvrage.

Le diamètre maximal admissible des particules en suspension est de 0,2 mm. La pompe est donc destinée au pompage d'une eau claire, avec une faible présence de particules solides. Une eau fortement chargée en sable, en boue ou en matières abrasives peut entraîner une usure prématurée des composants hydrauliques.

Avant toute installation, il est important de vérifier le niveau statique et le niveau dynamique de l'eau. Le niveau dynamique correspond au niveau atteint pendant le pompage. Il permet de déterminer la position appropriée de la pompe et de vérifier que celle-ci reste correctement immergée pendant son fonctionnement.

Câble électrique de 20 mètres et boîtier de commande

La pompe est fournie avec un câble électrique H07RN-F 4G 1 mm² d'une longueur de 20 mètres. Ce câble souple est adapté aux contraintes de l'équipement dans les conditions d'installation prévues par le fabricant.

Un boîtier étanche de mise en marche et d'arrêt est installé en extrémité de câble. Il permet de commander le fonctionnement de la pompe depuis un emplacement accessible et approprié.

Le raccordement électrique doit respecter les indications de la notice RIBIMEX et les règles de sécurité applicables. Le boîtier doit être installé dans les conditions prévues par le fabricant. L'installation doit notamment disposer des protections électriques adaptées et d'une mise à la terre conforme.

La pompe ne doit pas fonctionner à sec. Lorsque le niveau d'eau du forage est susceptible de diminuer pendant le pompage, une protection contre le manque d'eau peut être nécessaire. Les dispositifs complémentaires doivent être sélectionnés selon la configuration de l'installation.

Applications pour puits, forage et alimentation en eau

Cette pompe immergée de forage peut être utilisée pour différentes opérations de transfert d'eau claire. Elle convient notamment aux installations de captage souterrain nécessitant une remontée d'eau sur une hauteur importante.

Elle peut participer à l'alimentation d'une réserve d'eau, d'une cuve de stockage ou d'un réseau d'arrosage correctement dimensionné. Pour une distribution sous pression, les équipements de régulation et de sécurité nécessaires doivent être prévus séparément selon les besoins.

Dans une installation d'arrosage, il est essentiel de vérifier la pression et le débit disponibles au point d'utilisation. Les performances maximales de la pompe ne sont pas nécessairement disponibles simultanément.

Pour un usage domestique, les conditions de raccordement et la qualité sanitaire de l'eau doivent être vérifiées. Cette pompe ne garantit pas à elle seule la potabilité de l'eau prélevée. Les usages alimentaires nécessitent une installation et une qualité d'eau conformes aux exigences applicables.

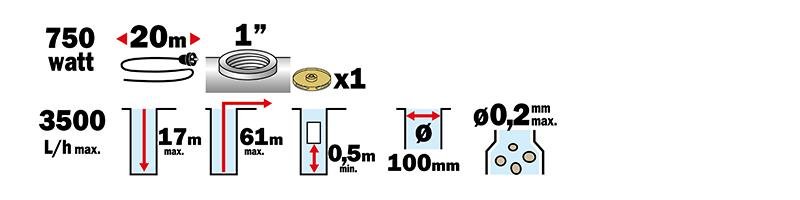

Caractéristiques techniques de la pompe RIBIMEX

• Marque fabricant : RIBIMEX.
• Distributeur : RACINE Brico & Jardin.
• Référence produit : PRPGP750/60/1TL.
• Type : pompe immergée grande profondeur.
• Application : pompage d'eau claire en puits et forage.
• Puissance électrique : 750 W.
• Débit maximal : 2 700 L/h.
• Débit maximal équivalent : 45 L/min.
• Hauteur de refoulement maximale : 61 m.
• Profondeur d'immersion maximale : 17 m.
• Corps de pompe : acier inoxydable.
• Diamètre nominal du corps : 4 pouces.
• Équipement hydraulique : 1 turbine en laiton.
• Raccord de refoulement : 1 pouce, 26 x 34 mm.
• Câble électrique : H07RN-F 4G 1 mm².
• Longueur du câble : 20 m.
• Commande : boîtier étanche marche/arrêt en extrémité de câble.
• Distance minimale entre pompe et fond du puits : 50 cm.
• Diamètre maximal des particules : 0,2 mm.

Installation et conseils de mise en service

Avant la mise en place, vérifiez le diamètre intérieur du forage, sa profondeur, le niveau d'eau et le débit disponible dans l'ouvrage. La pompe doit pouvoir être installée sans contact excessif avec les parois et rester immergée dans les limites prescrites.

Prévoyez une canalisation de refoulement adaptée au raccord 1 pouce. Les accessoires de suspension et de maintien doivent être compatibles avec le poids de l'ensemble. Le câble électrique ne doit pas servir à suspendre ou à remonter la pompe.

Il est également recommandé de contrôler l'étanchéité des raccordements hydrauliques et de vérifier la compatibilité des équipements électriques avant la première utilisation. Le choix d'un clapet antiretour ou d'autres accessoires doit suivre les préconisations du fabricant et les besoins du réseau.

Une fois la pompe installée, contrôlez le débit obtenu et le niveau d'eau pendant le fonctionnement. Un suivi régulier permet de repérer une éventuelle baisse de rendement, une obstruction ou une évolution du niveau dynamique du forage.

RACINE Brico & Jardin, votre partenaire en équipement de pompage

RACINE Brico & Jardin propose une sélection de pompes, équipements d'arrosage, raccords et accessoires destinés aux travaux d'aménagement et d'entretien des installations d'eau.

Retrouvez cette pompe immergée RIBIMEX 750 W, référence PRPGP750/60/1TL, sur www.racine-brico-jardin.com. Ses caractéristiques permettent d'identifier rapidement sa compatibilité avec votre forage et de préparer une installation adaptée aux besoins de pompage.

FAQ – Pompe immergée grande profondeur 750 W

Quelle est la hauteur maximale de refoulement de cette pompe ?

La hauteur maximale de refoulement annoncée est de 61 mètres. Le débit disponible à cette hauteur dépend de la courbe hydraulique du modèle et ne correspond pas nécessairement au débit maximal de 2 700 L/h.

Peut-on installer cette pompe à 60 mètres sous l'eau ?

Non. La profondeur maximale d'immersion annoncée est de 17 mètres. Les 61 mètres correspondent à la hauteur maximale de refoulement, et non à la profondeur maximale d'immersion.

Quel est le débit de la pompe RIBIMEX 750 W ?

Son débit maximal est de 2 700 litres par heure, soit 45 litres par minute. Le débit réel varie selon la hauteur de remontée et les caractéristiques du circuit.

Cette pompe peut-elle aspirer de l'eau sableuse ?

Elle est conçue pour une eau claire contenant des particules de 0,2 mm de diamètre au maximum. Une eau chargée en sable ou en sédiments peut endommager les composants de la pompe.

Quelle distance faut-il conserver avec le fond du puits ?

Une distance minimale de 50 cm doit être respectée entre la pompe et le fond du puits afin de limiter l'aspiration des dépôts.

Le câble électrique est-il fourni avec la pompe ?

Oui. La pompe est équipée d'un câble H07RN-F 4G 1 mm² de 20 mètres et d'un boîtier étanche de commande marche/arrêt installé en extrémité de câble.

Où trouver cette pompe immergée RIBIMEX ?

Retrouvez la pompe grande profondeur 750 W, référence PRPGP750/60/1TL, dans la gamme pompes et équipements d'eau proposée par RACINE Brico & Jardin sur www.racine-brico-jardin.com.
