Pompe immergée forage 1100W 128m 4500 L/h - RIBIMEX

Pompe de forage grande profondeur 1100 W à 19 turbines

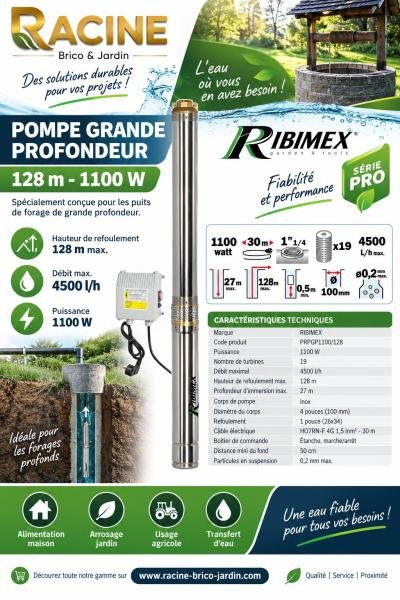

La pompe immergée grande profondeur RIBIMEX PRPGP1100/128 est conçue pour le pompage d'eau dans les puits de forage profonds. Dotée d'un moteur électrique de 1100 W et de 19 turbines, elle assure une hauteur de refoulement maximale de 128 mètres et un débit maximal de 4500 litres par heure. Son corps en acier inoxydable de 4 pouces offre une construction robuste pour les installations de pompage nécessitant une pression de refoulement élevée.

Disponible dans la gamme de pompes et équipements proposée par RACINE Brico & Jardin sur www.racine-brico-jardin.com, cette pompe de forage répond aux besoins des particuliers, professionnels et exploitants recherchant une solution de pompage adaptée aux grandes profondeurs.

Une pompe immergée puissante pour les forages profonds

La pompe RIBIMEX de 1100 W est spécialement étudiée pour les puits de forage nécessitant une hauteur de refoulement importante. Sa conception à 19 turbines permet de développer une hauteur manométrique maximale de 128 mètres. Elle convient aux installations dans lesquelles l'eau doit être remontée depuis un forage et acheminée vers un réseau de distribution adapté.

Son débit maximal de 4500 L/h, soit 75 litres par minute, permet d'envisager différentes applications d'alimentation en eau. Le débit réellement disponible dépend toutefois de la hauteur de refoulement, des pertes de charge, de la longueur des canalisations et des caractéristiques de l'installation.

La hauteur de refoulement maximale de 128 mètres ne doit pas être confondue avec la profondeur maximale d'immersion. Cette dernière est limitée à 27 mètres. Ces deux caractéristiques doivent être prises en compte pour dimensionner correctement l'installation.

Corps inox 4 pouces et conception à 19 turbines

Le corps de pompe en acier inoxydable de 4 pouces est conçu pour une installation dans un forage présentant un diamètre intérieur compatible. Cette configuration permet de placer la pompe directement dans l'eau, sous réserve de respecter les conditions d'immersion et les dimensions disponibles.

Le système hydraulique à 19 turbines constitue un élément essentiel de ses performances. Il permet de produire une hauteur de refoulement élevée, adaptée aux besoins des réseaux présentant une hauteur manométrique importante.

La pompe dispose d'une sortie de refoulement filetée de 1 pouce, soit 26 x 34 mm. Ce raccordement facilite son intégration dans une installation utilisant une canalisation et des accessoires compatibles.

Pour préserver les performances hydrauliques, le diamètre de la canalisation doit être choisi en fonction du débit souhaité, de la distance de refoulement et des pertes de charge du réseau.

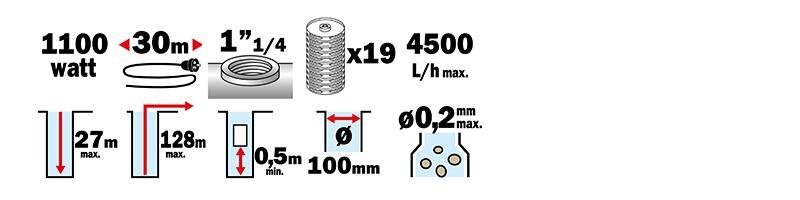

Caractéristiques techniques de la pompe RIBIMEX

• Marque : RIBIMEX.
• Distributeur : RACINE Brico & Jardin.
• Référence produit : PRPGP1100/128.
• Type : pompe immergée grande profondeur.
• Application : pompage d'eau en puits de forage.
• Puissance électrique : 1100 W.
• Débit maximal : 4500 L/h, soit 75 L/min.
• Hauteur de refoulement maximale : 128 m.
• Profondeur d'immersion maximale : 27 m.
• Nombre de turbines : 19.
• Corps de pompe : acier inoxydable 4 pouces.
• Sortie de refoulement : 1 pouce, 26 x 34 mm.
• Câble électrique : H07RN-F 4G 1,5 mm².
• Longueur du câble : 30 m.
• Commande : boîtier étanche de mise en marche et d'arrêt installé en extrémité de câble.
• Distance minimale du fond du puits : 50 cm.
• Diamètre maximal des particules en suspension : 0,2 mm.

Alimentation électrique et boîtier de commande

La pompe est équipée d'un câble électrique H07RN-F 4G 1,5 mm² d'une longueur de 30 mètres. Ce câble est adapté à l'équipement et permet de raccorder la pompe au boîtier de commande fourni.

Le boîtier étanche de mise en marche et d'arrêt est installé à l'extrémité du câble. Il permet de commander le fonctionnement de la pompe depuis un emplacement accessible, dans le respect des consignes d'installation du fabricant.

L'alimentation électrique doit être réalisée avec les protections appropriées. Le boîtier et les raccordements doivent être positionnés conformément à leur indice de protection et aux prescriptions de la notice. Toute intervention sur l'installation doit être effectuée hors tension.

Installation dans un puits de forage

La pompe immergée RIBIMEX doit être installée dans un forage compatible avec son diamètre extérieur. Une vérification préalable du diamètre intérieur du tubage est indispensable pour garantir une mise en place correcte.

La pompe doit rester à une distance minimale de 50 cm du fond du puits. Cette précaution limite l'aspiration des dépôts et particules susceptibles de s'accumuler dans la partie basse du forage.

La profondeur maximale d'immersion autorisée est de 27 mètres. Le positionnement doit également tenir compte du niveau dynamique de l'eau lorsque la pompe fonctionne. Une réserve d'eau suffisante est nécessaire pour éviter les situations de fonctionnement à sec.

Le diamètre maximal des particules en suspension est limité à 0,2 mm. Cette pompe est destinée au pompage d'une eau compatible avec cette caractéristique. Elle n'est pas conçue pour aspirer des boues, des graviers ou des eaux fortement chargées.

La fixation, la suspension et le raccordement hydraulique doivent être réalisés avec des équipements adaptés. Le câble électrique ne doit pas servir à suspendre ou à remonter la pompe.

Une solution pour l'alimentation en eau et l'arrosage

Grâce à sa hauteur de refoulement maximale de 128 mètres, cette pompe peut être envisagée pour des installations de pompage nécessitant une pression importante. Elle peut notamment participer à l'alimentation d'un réseau d'arrosage, d'une réserve d'eau ou d'un circuit de distribution depuis un forage.

Pour une installation avec réservoir sous pression, pressostat ou automatisme, les équipements complémentaires doivent être sélectionnés selon les caractéristiques hydrauliques de la pompe et les besoins du réseau.

Le débit maximal de 4500 L/h et la hauteur maximale de 128 mètres correspondent à deux limites de fonctionnement distinctes. Ces valeurs ne sont pas nécessairement obtenues simultanément. Le choix définitif doit être confirmé à partir de la courbe hydraulique du fabricant.

Pour les usages nécessitant une qualité d'eau spécifique, notamment l'alimentation en eau potable, la compatibilité sanitaire de l'ensemble des équipements et la qualité de l'eau doivent être vérifiées.

Pourquoi choisir cette pompe chez RACINE Brico & Jardin ?

La pompe RIBIMEX PRPGP1100/128 associe une puissance électrique de 1100 W, un corps inox de 4 pouces et un ensemble hydraulique à 19 turbines. Elle constitue une solution technique pour les utilisateurs recherchant une pompe immergée capable de développer une hauteur de refoulement élevée.

Son câble de 30 mètres, son boîtier de commande étanche et son raccordement de refoulement de 1 pouce facilitent la préparation d'une installation de forage adaptée.

RACINE Brico & Jardin propose cette pompe dans sa sélection de matériels destinés à l'équipement, au jardinage et aux installations d'eau. Retrouvez la référence PRPGP1100/128 et la gamme d'équipements sur www.racine-brico-jardin.com.

Questions fréquentes sur la pompe de forage 128 m

Quelle est la profondeur maximale d'immersion de cette pompe ?

La profondeur maximale d'immersion est de 27 mètres. La hauteur de refoulement maximale de 128 mètres correspond à une caractéristique hydraulique différente et ne signifie pas que la pompe peut être immergée à 128 mètres.

Quel est le débit maximal de la pompe RIBIMEX 1100 W ?

Le débit maximal annoncé est de 4500 litres par heure, soit 75 litres par minute. Le débit réel dépend de la hauteur manométrique totale et des caractéristiques du réseau.

Cette pompe convient-elle à un forage de 4 pouces ?

La pompe possède un corps de 4 pouces. Il faut vérifier le diamètre intérieur réel du forage et les dimensions exactes de la pompe avant l'installation.

Quelle est la longueur du câble électrique fourni ?

La pompe dispose d'un câble H07RN-F 4G 1,5 mm² de 30 mètres, avec un boîtier étanche de mise en marche et d'arrêt installé en extrémité.

Peut-on utiliser cette pompe pour l'arrosage du jardin ?

Oui, pour une installation d'arrosage alimentée par un forage compatible, sous réserve de vérifier le débit et la pression nécessaires, la courbe hydraulique et les conditions de fonctionnement.

Quelle distance respecter entre la pompe et le fond du puits ?

Une distance minimale de 50 cm doit être conservée entre la pompe et le fond du puits afin de limiter l'aspiration des dépôts.

La pompe peut-elle aspirer une eau chargée en sable ?

La taille maximale des particules en suspension est de 0,2 mm. Elle ne convient pas au pompage d'eaux fortement chargées en sable, boues ou graviers.
